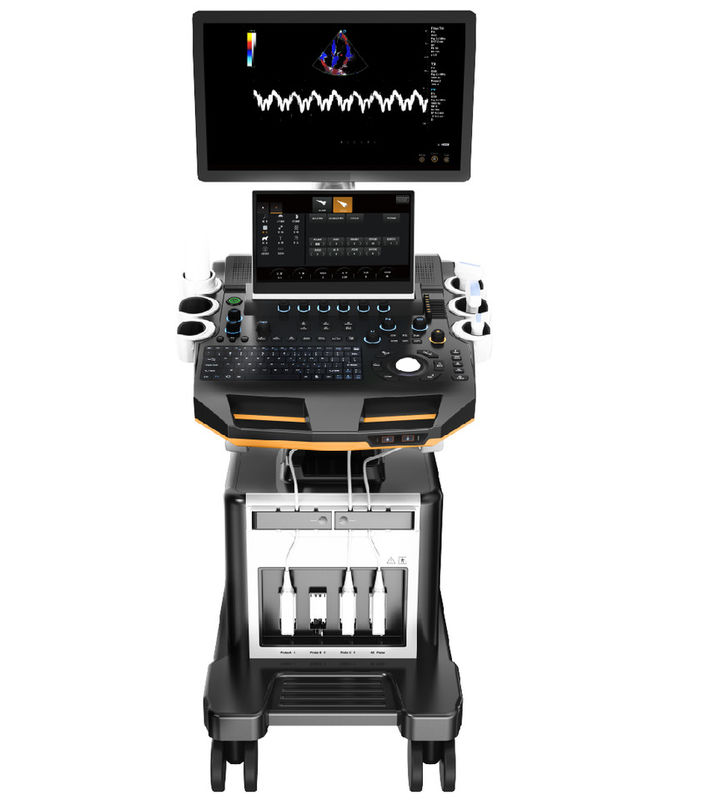

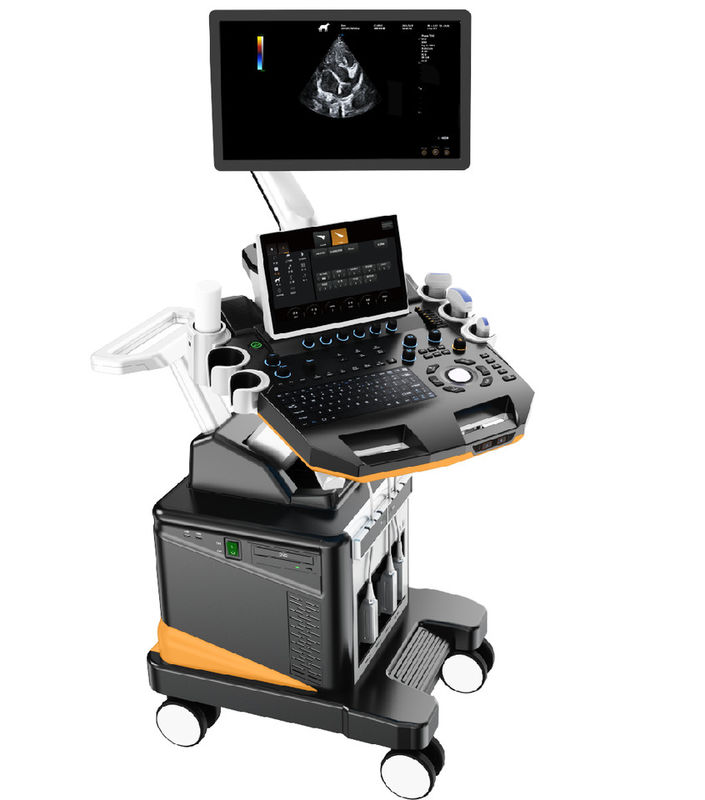

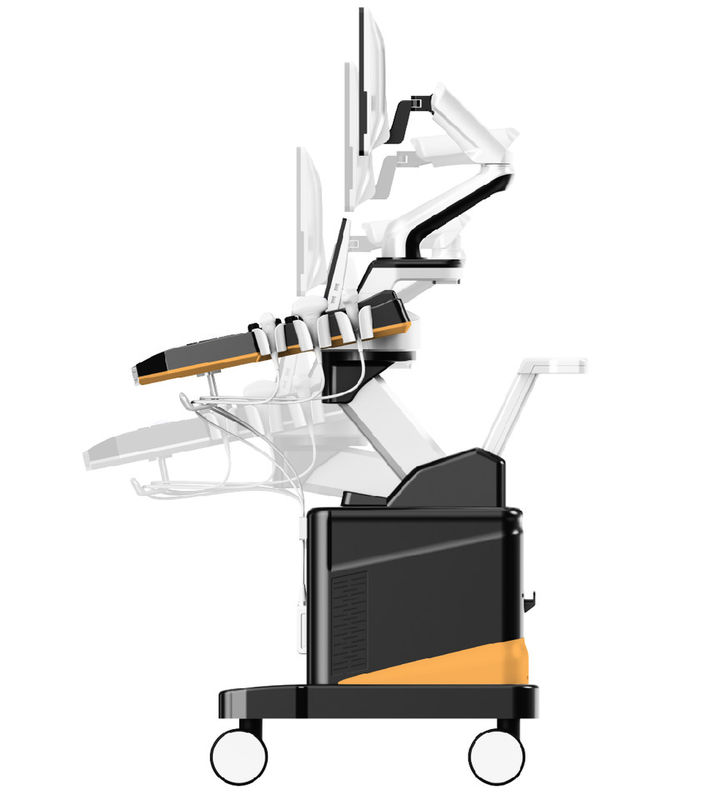

máquina veterinária do ultrassom do cão do trole de 3D 4D com 21,5" LCD

2. Aplicações e relatório

2,1 para encontrar as necessidades do exame e do diagnóstico de hospital do animal de estimação e de instituições de pesquisa científica no sistema digestivo, no sistema reprodutivo, no sistema urinário, no exame físico, etc.

3. Especificações principais

3.1. Unidade central ultrassônica de Doppler da cor completa de Digitas

5. Especificação de sistema

5,1 monitor: 21,5 polegadas - monitor médico do LCD da definição alta, ângulo ajustável

tela táctil de 13,3 polegadas, multitoque do apoio

modo da imagem latente 5.3.2D

1)Digitas completas Beamformers

2)Focalização dinâmica completa de Digitas, abertura variável digital e mudança dinâmica do traço, bocado A/D≥15

3)Recebendo o modo: transmitindo e recebendo o canal ≥1024, processamento paralelo do multi-sinal

4)Linha densidade: ≥512, visível e ajustável

5)Sob o modo de B, nível do foco number≥10, posição do foco continuamente ajustável

6)TGC: segmento 8 ajustável

7)Ganho: B/M/D separadamente ajustável, ≥100dB

8)escala ★Dynamic: ≥180dB

9)profundidade de varredura do ★Max: ≥360mm

10)Escala de cinza: 0-67, visível e ajustável

11)Poder sadio: 1%-100%

12)Deflexão independente bidimensional da ponta de prova da disposição linear

13)ZoomPIP (1,5/2,0/2,5/3,0/3,5/4,0/4,5/5,0/10 vezes)

5.4. Modo da imagem latente de Doppler da cor

1)Imagem latente: incluindo a velocidade, a variação da velocidade, a energia, a exposição da energia do sentido, etc.

2)Modo de exposição: B/C, B/C/M, B/POWER, B/C/PW

3)Linha nível de density≥3

4)Tecnologia escondendo da cor: sem de volta a B o modo pode esconder o modo de C, somente exposição da régua da velocidade da cor

5)Gráfico de circulação sanguínea, perfil de fluxo da cor para medir a velocidade intravenosa

5.5. Imagem latente espectral de Doppler

1)Exposição: tela cheia, duplex/triplex (picowatt único)

2)Ganho: ≥100dB

3)Nível da velocidade ≥4 ajustável

4)Velocidade de varredura máxima: PWD: Circulação sanguínea positiva ou negativa velocity≥7.6m/s;

CWD: circulação sanguínea velocity≥20.0m/s, minuto: ≤5 milímetro /s (sinal de Nonnoise);

5)Nível ≥8 ajustável do deslocamento zero

6)Modo de exposição: B, picowatt, B/PW, B/C/PW, B/CW, B/C/CW, etc.

7)Função do envelope do espectro, medida manual

8)Controle de exposição: o deslocamento reverso, zero, B refresca, extensão de D, extensão dos B/D, etc.

9)Tecnologia esperta de Doppler: livremente interruptor entre o modo do tempo real B+CFM e o modo do picowatt do tempo real

imagem latente larga do campo 5.6.★PView (opcional)

1)A exposição de alta resolução, comprimento pode até 50cm

2)Supressão dianteira do apoio da imagem latente, nenhuma necessidade à re-imagem latente

3)Com modo largo bidimensional da imagem latente da vista e para colorir o modo largo da imagem latente da vista

5.7.Probe: wideband com conversão de frequência, conversão de frequência independente sob B e CFM

1)Nível da frequência fundamental conversion≥3;

2)ponta de prova 1.Convex

Frequência fundamental: conversão de frequência de nove níveis

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Frequência do harmônico: 4.0MHz/4.6MHz/5.0MHz, conversão de frequência de três níveis

2. Ponta de prova linear

Frequência fundamental: conversão de frequência 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz de nove níveis

Frequência do harmônico: 8.0MHz/9.2MHz/10.0MHz, conversão de frequência de três níveis

3. Posto em fase - ponta de prova da disposição

Frequência fundamental: conversão de frequência 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz de nove níveis

Frequência do harmônico: 3.4MHz/3.8MHz/4.2MHz, conversão de frequência de três níveis

4. De alta frequência posto em fase - ponta de prova da disposição

Frequência fundamental: conversão de frequência de oito níveis: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Frequência do harmônico: 6MHz/7MHz/8MHz, conversão de frequência de três níveis

ponta de prova 5,8 Micro-convexa

Frequência fundamental: conversão de frequência de oito níveis

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Frequência do harmônico: 6.0MHz/7.0MHz/8.0MHz, conversão de frequência de três níveis

5,9 exigências técnicas para a ponta de prova convexa eletrônica:

Frequência: 2.0-5.4 megahertz, definição lateral: ≤2 (depth≤80), ≤3mm (80<depth≤130)

definição axial: ≤1 (depth≤80), ≤1mm (80<depth≤130)

zona morta: ≤3mm; Precisão geométrica da posição: broadwise: ≤5%; longitudinalmente: ≤5%

detectando depth≧240 milímetro
